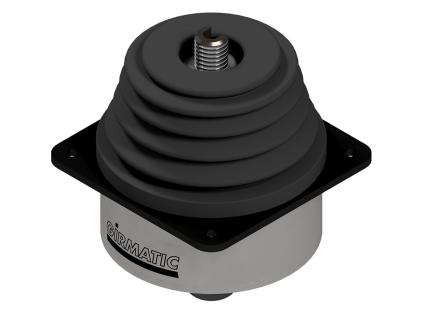

GJU-22
Joystick-Mechanik für höchste Ansprüche
Merkmale des Joystickunterteil GJU-22
Das mit einer kompakten Mechanik ausgestattete Joystick-Unterteil der GJU-22 Serie ist konzipiert für den anuspruchsvollen Einsatz bei minimalstem Einbauraum. Das Unterteil ist vielseitig einsetzbar und kommt zur Steuerung verschiedenster Funktionen zum Einsatz. Der anpassbare Adapterflansch sorgt für eine ergonomische und optimale Ausrichtung der X/Y-Achse. Zudem gewährleistet die moderne Elektronik mit dem berührungslosen Hallsensor präzise Bewegungen bei maximaler Sicherheit. Erhältlich ist das GJU-22 mit verschiedenen Schnittstellen.
Elektrische Daten:
| Schnittstellen | CANopen CANopen Safety SAE J1939 PWM outputs Analogue outputs |
| Sensor | 3D-Halleffekt redundant |
| Betriebsspannung | +9...32 VDC |
| Leistungsaufnahme | < 1.5 W |
| Verpolungsschutz | -42 VDC |
| Auflösung | 14/12 bit |
| Unabhängige Linearitätstoleranz | ±1° |
Mechanische Daten:
| Lebensdauer X-/Y-Achse | 5 Millionen Bewegungszyklen |
| Auslenkung X-/Y-Achse | 38° (±19° aus der Ruhelage; Federrückstellung) |
| Losbrechkraft aus Mittelstellung X-/Y-Achse | ab 6 N möglich (in Höhe der Handauflage) |
| Auslenkkraft | ab 10 N möglich (in Höhe der Handauflage) |
| Maximal zulässige Auslenkkraft | 300 N |
| Schutzart über Platte | IP 68K (mit Faltenbalg) |
| Betriebstemperatur | -40°C... +70°C |
| Gewicht | 0,36 kg |
